Patchfeld installieren

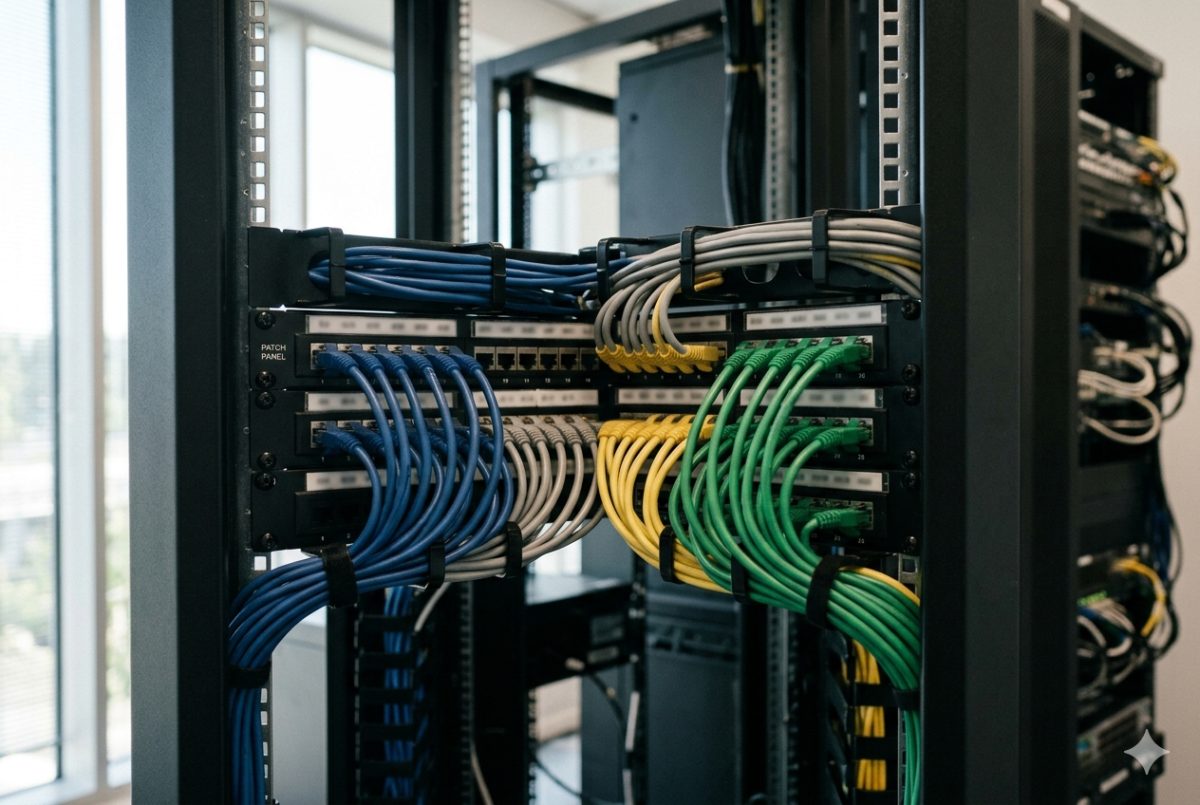

Ein Patchfeld (auch Patch Panel oder Rangierfeld) ist ein passives Verteilelement im Netzwerkschrank. Es hat auf der Vorderseite RJ45-Buchsen für Patchkabel und auf der Rückseite Anlegekontakte oder Keystone-Aufnahmen für die feste Installationsleitung. Der Switch steckt über kurze Patchkabel in die Vorderseite, die Installationsleitungen kommen von hinten. Ports lassen sich so flexibel umrangieren, ohne Wände oder Kabelkanäle öffnen zu müssen.

In einer normgerechten strukturierten Verkabelung nach DIN EN 50173 verbindet das Patchfeld die Horizontalverkabelung (Dose am Arbeitsplatz bis zum Stockwerkverteiler) mit der aktiven Technik im Schrank. Diese klare Trennung zwischen passiver Installation und aktivem Equipment macht das Netz wartbar, erweiterbar und dokumentierbar.

Keystone-Patchfelder nehmen wechselbare RJ45-Module auf. Jeder Port lässt sich einzeln austauschen, verschiedene Kategorien (Cat 6a, Cat 7) lassen sich mischen. LSA-Patchfelder haben feste Anlegeblöcke, die Kabel werden direkt aufgedrückt. Für Glasfaserverkabelung gibt es LWL-Patchfelder mit LC- oder SC-Kupplungen. Für Neuinstallationen mit Cat 6a oder Cat 7 empfehlen sich Keystone-Felder mit geschirmten Modulen.

Schlechte Vorbereitung kostet beim Auflegen doppelt so viel Zeit. Bevor Sie beginnen, sollten Werkzeug und Material vollständig bereitstehen und das Patchfeld passend zum Kabel- und Switch-Bestand gewählt sein.

Sie brauchen ein Anlegewerkzeug (Punch-Down-Tool für Keystone-Module oder Auflegewerkzeug für LSA-Blöcke), einen Abisolierer für den äußeren Kabelmantel, Seitenschneider für überstehende Aderenden sowie einen Beschriftungsdrucker oder Klebebeschriftungsstreifen. Für die Prüfung nach dem Auflegen benötigen Sie einen Kabeltester mit Fernstück oder ein Installationstestgerät.

24-Port-Patchfelder belegen 1 Höheneinheit (HE) im 19-Zoll-Schrank, 48-Port-Felder entsprechend 2 HE. Wählen Sie die Kategorie mindestens passend zum Kabel: Cat 6a-Kabel erfordert ein Cat 6a-Patchfeld. Für geschirmte Installationen (S/FTP-Kabel) müssen Patchfeld und Keystone-Module ebenfalls geschirmt sein, sonst verliert der Übergang die Schirmwirkung.

Der Farbcode T568B ist in Deutschland der gebräuchlichere Standard für RJ45-Anschlüsse. Wichtig: Im gesamten Netzwerk konsequent einen Standard verwenden. Wenn vorhandene Installationen mit T568A gearbeitet sind, weiter mit T568A auflegen, damit kein Kreuzungsfehler entsteht.

Schneiden Sie den äußeren Kabelmantel vorsichtig auf einer Länge von 3 bis 4 Zentimetern ab, ohne die Aderisolierung zu verletzen. Drehen Sie die vier Adernpaare nur so weit auf, wie die Anlegekontakte es verlangen. Zu viel aufgedrehte Länge erhöht das Übersprechrisiko (NEXT) messbar. Halten Sie das Kabel nahe am Abmantelungspunkt, damit die Paarverseilung bis zum Kontakt erhalten bleibt.

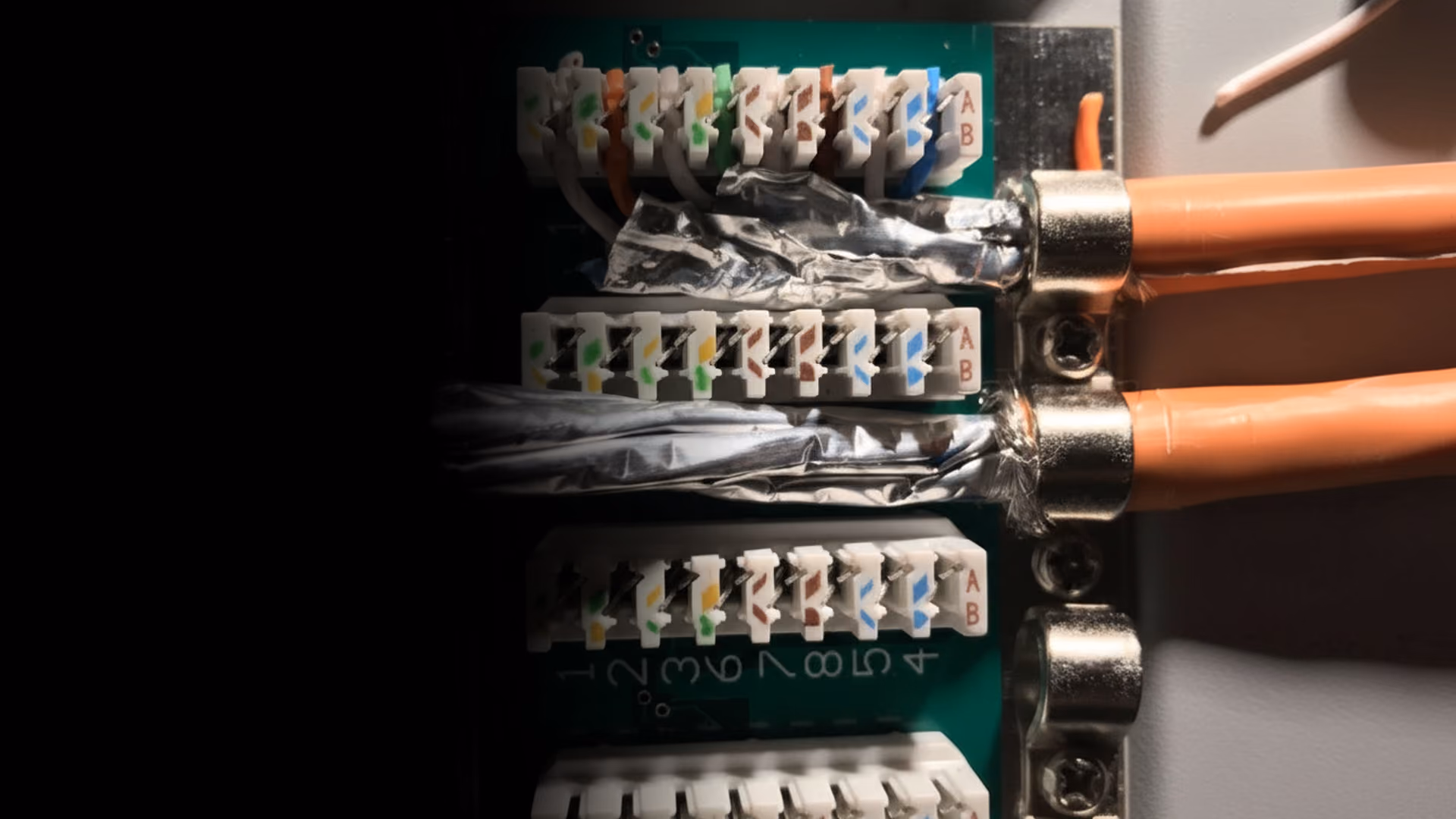

Legen Sie die Adern nach Farbcode T568B in die vorgesehenen Zonen: orange-weiß (Pin 1), orange (2), grün-weiß (3), blau (4), blau-weiß (5), grün (6), braun-weiß (7), braun (8). Beim Keystone-Modul drücken Sie die Adern mit dem Punch-Down-Tool in die Schneidklemmen. Das Werkzeug schneidet überstehende Enden automatisch ab. Beim LSA-Auflegeblock setzen Sie das Kabel mit dem Auflegewerkzeug in den Schlitz, bis es einrastet und das Ende abgetrennt wird.

Eine konsequente Beschriftung entscheidet darüber, ob das Netzwerk in drei Jahren noch beherrschbar ist. Nummern allein reichen nicht: Wer ohne Belegungsplan nach einem freien Port sucht, steckt im Blindflug. Ein Minutenaufwand beim Auflegen spart Stunden bei der nächsten Fehlersuche.

Bewährt hat sich ein dreiteiliges Kürzel aus Gebäude, Etage und Dosennummer, zum Beispiel G1-02-14 für Gebäude 1, Etage 2, Dose 14. Dieses Kürzel steht identisch auf der Dose am Arbeitsplatz, auf dem Patchfeld-Port und im Belegungsplan. Verwenden Sie die gleiche Systematik auch für Rangierungen zum Switch, dann ist jede Verbindung im Netz eindeutig nachvollziehbar.

Halten Sie für jeden Port fest: Port-Nummer, zugehörige Dose, Raum, Switch-Port und Status (aktiv, frei, reserviert). Eine strukturierte Tabelle in einem Netzwerkmanagement-Tool oder eine gepflegte Tabellenkalkulation reicht für die meisten mittelständischen Installationen. Drucken Sie eine aktuelle Version aus und hängen Sie sie in den Schrank, damit auch externe Dienstleister sofort orientiert sind.

Jede aufgelegte Verbindung sollte nach der Installation geprüft werden, bevor Patchkabel und Switch angesteckt werden. Fehler, die jetzt nicht auffallen, äußern sich später als sporadische Netzwerkausfälle oder Übertragungsfehler, die schwer zu lokalisieren sind.

Ein einfacher Kabeltester prüft Durchgang aller acht Adern und zeigt Verdrahtungsfehler wie Vertauschungen (Swap), Kreuzungen (Crossover) und Kurzschlüsse an. Stecken Sie das Fernstück an der Dose, den Tester am Patchfeld-Port: Stimmt die LED-Sequenz mit dem erwarteten Muster überein, ist die Verbindung korrekt. Für Cat 6a-Installationen nach DIN EN 50173 sind zusätzlich parametrische Pegelmessungen vorgeschrieben und für die normgerechte Abnahme erforderlich.

Häufigste Ursachen: zu langes Aufdrehen der Paare vor dem Anlegekontakt (erhöht NEXT), falsche Paarfarbe in der Anlegezone durch Verwechslung von T568A und T568B, eingeschnittene Aderisolierung beim Abisolieren (verursacht Kurzschlüsse unter Zugbelastung) sowie fehlende Zugentlastung am Kabeleinführungspunkt. Prüfen Sie jeden Port unmittelbar nach dem Auflegen, bevor die Leitung im Kabelkanal verschwindet.
