Netzwerkschrank einrichten

Ein Netzwerkschrank fasst aktive und passive Netzwerkkomponenten in einem definierten, abschließbaren Gehäuse zusammen. Das schützt vor unbefugtem Zugriff, erleichtert Wartung und schafft geordnete Verkabelungsverhältnisse.

Der geschlossene 19-Zoll-Schrank ist der Standard für Serverräume und Technikräume mit Zugangsschutz und aktiver Kühlung. Open-Racks eignen sich für Rechenzentren mit gezielter Gangkühlung. Wandverteiler sind platzsparend für kleine Etagenverteiler mit wenigen Komponenten, bieten aber kaum Wachstumsreserve und eingeschränkte Kühlung. Für die meisten Unternehmensnetzwerke ist der geschlossene 19-Zoll-Schrank die richtige Wahl.

Im Serverraum oder Rechenzentrum steht ein zentraler Schrank mit Servern, Storage und Core-Switches. Etagenverteiler nehmen Floor-Switches und Patch-Panels für einen Gebäudebereich auf. In Produktionshallen kommen oft wärme- und staubgeschützte Industrieschränke zum Einsatz. Die Umgebungsanforderungen bestimmen, welche Schutzklasse und welches Kühlkonzept nötig sind.

Die häufigsten Planungsfehler beim Netzwerkschrank sind zu wenig Höheneinheiten und zu geringe Tiefe. Beides lässt sich später kaum nachrüsten, ohne den Betrieb zu unterbrechen.

Eine Höheneinheit (HE oder U) entspricht 44,45 mm. Typische 19-Zoll-Schränke gibt es in 12, 19, 24, 42 oder 48 HE. Zählen Sie alle einzubauenden Komponenten mit ihrem HE-Bedarf zusammen und addieren Sie mindestens 20 Prozent Reserve für spätere Erweiterungen sowie Blanking-Panels zur Kühlluftführung. Ein KMU-Grundausbau mit Core-Switch (1 HE), zwei Access-Switches (je 1 HE), Patch-Panel (1 HE), Firewall (1 HE) und USV (2 HE) ergibt einen Grundbedarf von 7 HE. Sinnvoll ist dann ein 12- bis 19-HE-Schrank.

Die Einbautiefe richtet sich nach dem tiefsten Gerät. Switches der Unternehmensklasse sind 300 bis 500 mm tief, Rack-Server 600 bis 800 mm. Ein Schrank mit 600 mm Innentiefe reicht für reine Netzwerkschränke ohne Server. Für gemischte IT- und Serverschränke planen Sie 800 bis 1.000 mm ein. Berücksichtigen Sie zusätzlich den Platzbedarf für Kabelmanagement-Schienen und Kabelabgänge an der Rückseite.

19-Zoll-Schränke kommen standardmäßig in 600 mm Außenbreite. Für breitere Patch-Panels oder parallele Kabelführung gibt es 800-mm-Varianten. Planen Sie beim Ersteinbau nie mehr als 70 Prozent der verfügbaren HE zu belegen. Der Rest ist Reserve für Wachstum, Servicezugang und Luftzirkulation.

Der Aufbau eines Netzwerkschranks folgt einer logischen Reihenfolge: passive Infrastruktur zuerst, dann aktive Technik, dann Stromversorgung und Sicherheitskomponenten.

Das Patch-Panel ist die passive Anschlussstelle für alle Netzwerkkabel aus der strukturierten Verkabelung. Es nimmt die ankommenden Leitungen auf und ermöglicht flexible Verbindungen per Patchkabel zum Switch. Kabelmanagement-Schienen (horizontal, 1 HE) halten Patchkabel geordnet und verhindern, dass sie Lüftungsöffnungen blockieren. Wie Sie die ankommenden Leitungen fachgerecht auflegen und beschriften, zeigt unsere Anleitung zur Patchfeld-Installation.

Core-Switch, Access-Switches, Router und Firewall bilden die aktive Schicht. Platzieren Sie Firewalls und Router oben im Schrank für kurze Kabelwege zur Hauseinführung, Core-Switches darunter, Access-Switches in der Nähe der zugehörigen Patch-Panels. Zwischen je zwei aktiven Geräten empfiehlt sich eine Kabelmanagement-Schiene.

Eine unterbrechungsfreie Stromversorgung (USV) gehört in jeden Unternehmens-Netzwerkschrank. Rack-USV-Geräte benötigen je nach Leistungsklasse 1 bis 4 HE und werden am besten im unteren Schrankbereich montiert, damit der Schwerpunkt niedrig bleibt. Eine Rack-PDU verteilt die gesicherte Spannung auf alle Geräte. LWL-Anschlussboxen und Glasfaser-Patchfelder für die Glasfaserverkabelung platzieren Sie im oberen Bereich nahe den LWL-Trassen.

Eine strukturierte Vorgehensweise spart Zeit und vermeidet spätere Umbauten im laufenden Betrieb.

Zeichnen Sie vor dem ersten Einbau einen HE-Belegungsplan auf Papier oder in einem Tabellenblatt. Ordnen Sie jeder Einheit eine Komponente zu. So erkennen Sie Platzkonflikte, bevor Geräte bereits montiert sind, und Sie haben sofort die Grundlage für die spätere Dokumentation.

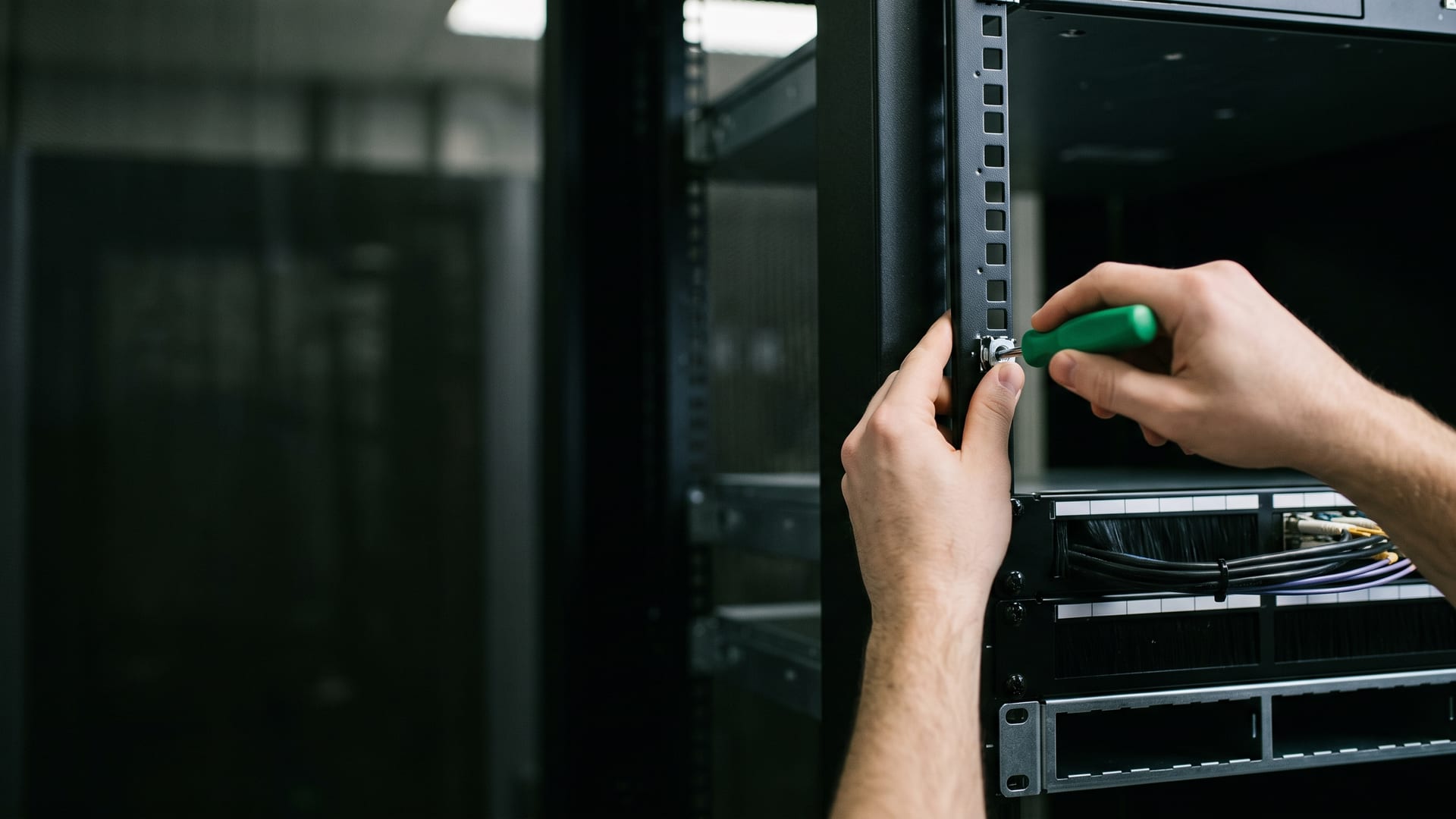

Beginnen Sie mit dem Schrankgestell und prüfen Sie Stand und Erdung. Montieren Sie zuerst die Kabelmanagement-Schienen, dann Patch-Panels und Glasfaser-Patchfelder, danach die aktiven Geräte. Die USV kommt zuletzt, damit das Gewicht im unteren Bereich bleibt. Netzkabel schließen Sie erst an, wenn alle Geräte montiert und verkabelt sind.

Verlegen Sie Patchkabel in den vorgesehenen Kabelwegen und binden Sie Überlängen sauber ab. Beschriften Sie jeden Port am Patch-Panel und am Switch mit derselben Kennung, zum Beispiel 1.OG-01 für den ersten Anschluss im ersten Obergeschoss. Erstellen Sie einen Netzwerkplan, der Patch-Panel-Port, Switch-Port und physischen Standort der Dose verknüpft. Diese Dokumentation entscheidet, wie schnell Sie im Störungsfall den richtigen Port finden.

Wärme ist der häufigste Grund für frühzeitigen Geräteausfall in Netzwerkschränken. Eine funktionierende Kühlung ist kein optionales Extra.

Ungenutzte HE müssen mit Blanking-Panels geschlossen sein. Offene Slots lassen Warmluft in den Kaltluftbereich zurückströmen, was die Kühlleistung für alle Geräte reduziert. Schränke bis etwa 2 kW Verlustleistung kommen oft mit passiver Konvektionskühlung aus. Darüber hinaus sind Schranklüfter oder eine Klimaanlage nötig.

Für kritische Netzwerkschränke empfiehlt sich ein Temperatursensor mit Alarmierung. Schrankschlösser oder elektronische Zugangskontrolle schützen vor unbefugter Manipulation. Dokumentieren Sie, wer Zugang hat und wann Wartungsarbeiten stattgefunden haben. Das ist Voraussetzung für eine nachvollziehbare Störungshistorie.
