Strukturierte Verkabelung trennt passive Infrastruktur und aktive Technik sauber. Das macht das Netz wartbar, erweiterbar und dokumentierbar.
Strukturierte Verkabelung bezeichnet ein einheitliches, normkonformes Kabelsystem, das alle Kommunikationsanschlüsse in einem Gebäude oder auf einem Gelände verbindet. Es überträgt Daten, Sprache und Signale über eine gemeinsame Infrastruktur, unabhängig von Hersteller oder Endgerät. Grundlage ist die Norm DIN EN 50173, die Leistungsklassen, Kabellängen und Messanforderungen verbindlich festlegt.
Die drei Ebenen der strukturierten Verkabelung
Strukturierte Verkabelung gliedert sich in drei hierarchische Bereiche. Jede Ebene erfüllt eine klar definierte Aufgabe und ist über Verteiler mit den benachbarten Ebenen verbunden.
Primärverkabelung: Gebäude- und Campusverbindung
Die Primärverkabelung verbindet Gebäude untereinander oder ein Gebäude mit dem Hauptverteiler des Campus. Wegen der großen Distanzen kommt hier fast ausschließlich Glasfaser zum Einsatz, da Kupferkabel auf maximal 100 Meter Reichweite begrenzt sind.
Sekundärverkabelung: Etagenverteilung im Gebäude
Die Sekundärverkabelung verbindet den Gebäudeverteiler mit den Etagenverteilern. Auch hier wird zunehmend Glasfaser eingesetzt, besonders wenn hohe Bandbreiten über mehrere Stockwerke oder über längere Strecken gefordert sind.
Tertiärverkabelung: Anschluss am Arbeitsplatz
Die Tertiärverkabelung führt vom Etagenverteiler zur einzelnen Anschlussdose am Arbeitsplatz. Cat 6a ist heute der verbreitete Standard: Er unterstützt 10 Gbit/s, ist PoE-fähig für IP-Telefonie, WLAN-Access-Points und IP-Kameras und bleibt mit Standard-RJ45-Steckern kompatibel.
Wichtige Komponenten der strukturierten Verkabelung
Ein normkonformes Kabelnetz besteht nicht nur aus Kabeln. Erst das Zusammenspiel aller Komponenten ergibt eine wartbare, erweiterbare Infrastruktur, die sich sauber dokumentieren und erweitern lässt.
Kabel: Cat 6a, Cat 7 und Glasfaser
Kupferkabel (Cat 6a, Cat 7) verbinden Arbeitsplätze und kurze Strecken. Glasfaserkabel (Multimode OM4, Singlemode OS2) sind die richtige Wahl im Backbone und auf langen Trassen. Die Entscheidung hängt von Distanz, Bandbreite, Umgebung und geplantem Wachstum ab.
Patchfelder und Verteiler im Netzwerkschrank
Patchfelder bündeln alle Zuleitungen und ermöglichen flexible Umschaltung ohne Eingriff in die feste Verkabelung. Die Norm verlangt beschriftete, geordnete Rangierwege. Ungeordnetes "Kabelsalat"-Wachstum verhindert spätere Wartung und erhöht die Fehlersuche erheblich.

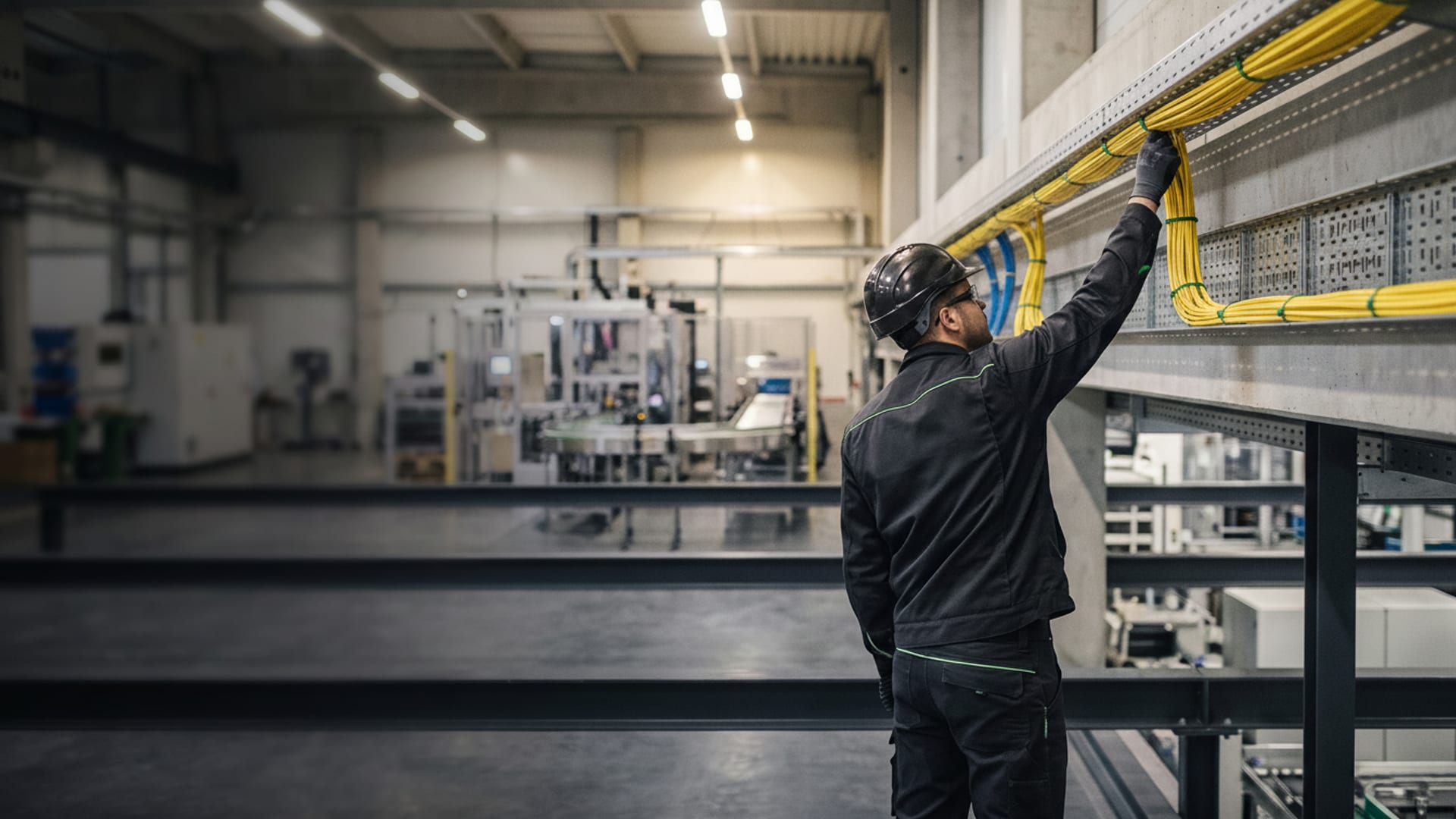

Anschlussdosen und Kabelführung
Anschlussdosen (RJ45 oder LSA) am Arbeitsplatz sind der Endpunkt der Tertiärverkabelung. Kabelkanäle, Leerrohre und Trassen schützen die Leitungen vor mechanischen Beschädigungen und erfüllen Brandschutzanforderungen nach DIN EN 50174.
Aktive Technik: Switches und Access Points
Switches, Router und WLAN-Access-Points sind nicht Teil der Verkabelung selbst, bestimmen aber, welche Kabelkategorie sinnvoll ist. Eine strukturierte Verkabelung muss zur aktiven Technik passen und deren Entwicklung der nächsten 10 bis 15 Jahre vorwegnehmen.
DIN EN 50173 und ISO 11801: Warum die Norm entscheidend ist
Die europäische Norm DIN EN 50173 (international: ISO 11801) legt verbindliche Anforderungen für strukturierte Verkabelung fest. Sie definiert Kanalklassen, Komponentenklassen, Kabellängen und Messverfahren. Nur normkonforme Installationen lassen sich prüfbar abnehmen und geben dem Betreiber Rechtssicherheit.
Kanalklassen und Leistungsanforderungen
DIN EN 50173 teilt Übertragungskanäle in Klassen ein: Klasse D für Cat 5e (1 Gbit/s), Klasse E/EA für Cat 6/6a (10 Gbit/s), Klasse F/FA für Cat 7/7a. Glasfaserstrecken werden nach OM- und OS-Klassen bewertet. Die Norm begrenzt Kabellängen und schreibt Grenzwerte für Dämpfung und Übersprechen vor.
Normkonformität schützt vor Haftungsrisiken
Wer ohne Norm installiert, hat im Schadensfall keinen belastbaren Nachweis. Ein Messprotokoll nach DIN EN 50173 ist Abnahmenachweis, Gewährleistungsgrundlage und Dokumentation für spätere Erweiterungen zugleich. baconnect übergibt dieses Protokoll nach jeder Installation.
Kupfer oder Glasfaser in der strukturierten Verkabelung?
Beide Technologien haben ihren Platz. In der Praxis bewährt sich ein Hybridansatz: Glasfaser für den Backbone, Kupfer am Arbeitsplatz. Die Abwägung im Detail behandelt unser Vergleich Glasfaser oder Kupfer.
Cat 6a als Arbeitsplatz-Standard
Cat 6a unterstützt 10 Gbit/s über 100 Meter, ist PoE-fähig und bleibt mit Standard-RJ45-Steckern kompatibel. Für die meisten Büro- und Verwaltungsumgebungen ist Cat 6a heute der wirtschaftlich sinnvollste Standard. Cat 7 bietet zwar mehr Bandbreite, verwendet aber proprietäre Stecker, die zu Kompatibilitätsproblemen führen können.
Glasfaser für Backbone, Industrie und lange Strecken
Glasfaser ist die erste Wahl für Primär- und Sekundärverkabelung, Strecken über 100 Meter, elektromagnetisch gestörte Umgebungen (Produktion, Industrie, Bereiche mit Frequenzumrichtern) und Rechenzentrumsverbindungen. Singlemode OS2 und Multimode OM4 decken unterschiedliche Anforderungen ab.
Wann lohnt sich eine neue strukturierte Verkabelung?
Typische Anzeichen für Handlungsbedarf: häufige Netzwerkausfälle ohne klare Ursache, fehlende oder veraltete Dokumentation, Kabel ohne Beschriftung, gemischte Kategorien aus mehreren Ausbau-Epochen oder eine geplante IT-Modernisierung mit neuer aktiver Technik. Wer heute auf Cat 6a und Glasfaser-Backbone setzt, schafft Reserven für 15 bis 20 Jahre, weil künftige Bandbreitenanforderungen dann über neue Switches und Router erfüllt werden, nicht über eine neue Verkabelung.
