Erst das Messprotokoll belegt, dass jede Strecke die Norm einhält.

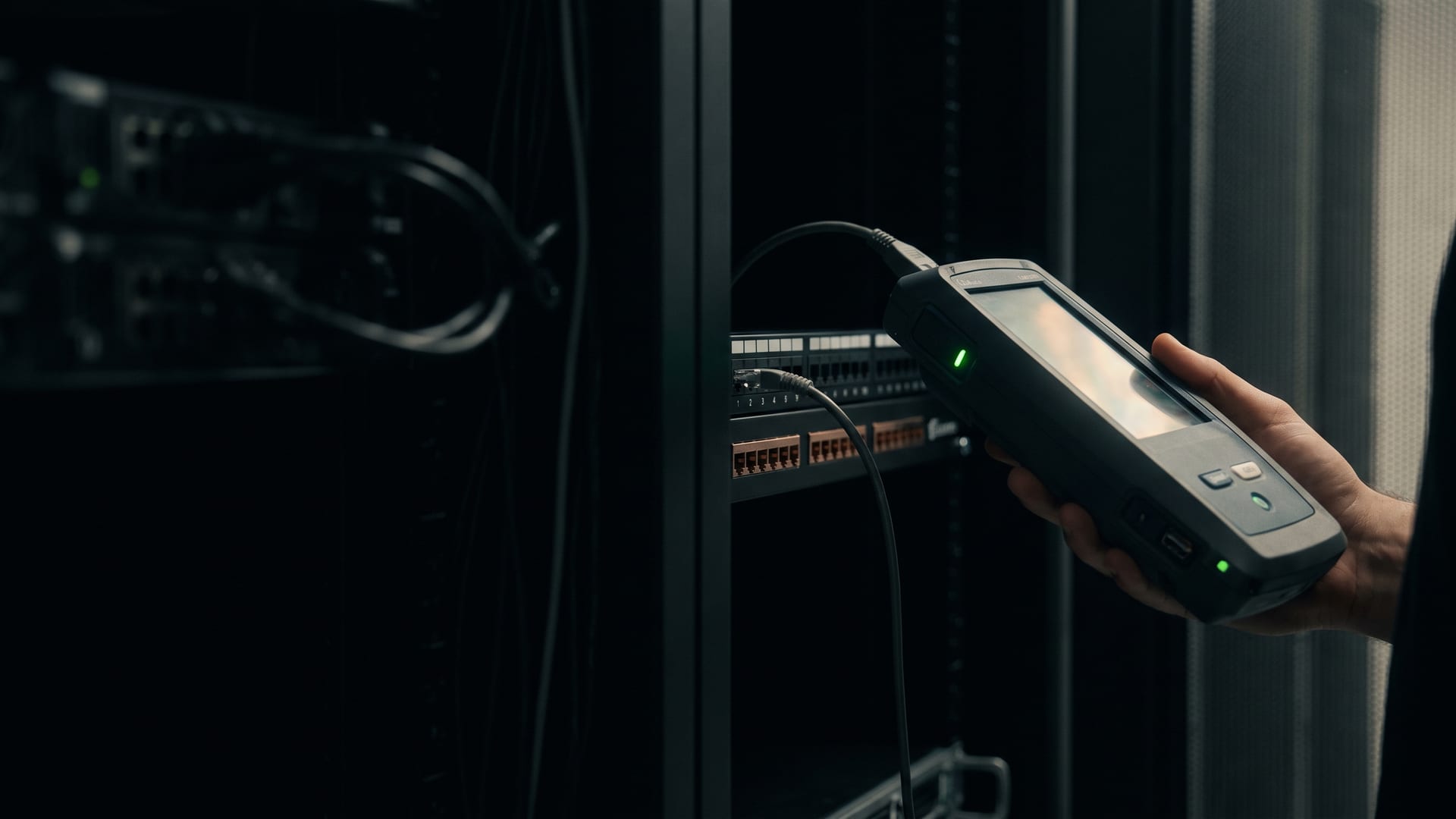

Eine Netzwerkverkabelung ist erst dann vollständig abgenommen, wenn messtechnisch belegt ist, dass jede Strecke die Grenzwerte der Norm einhält. baconnect führt Netzwerk-Zertifizierungen nach DIN EN 50173 und ISO 11801 für Kupfer- und Glasfaserinstallationen durch, erstellt normgerechte Messprotokolle und liefert eine vollständige Abnahmedokumentation. Das schützt Ihre Investition, sichert Herstellergarantien und gibt Ihnen Rechtssicherheit bei der Abnahme.
Warum Netzwerk-Zertifizierung nicht weggelassen werden sollte
Viele Unternehmen verzichten auf die formale Zertifizierung und stellen erst bei Störungen fest, dass Strecken schon bei Inbetriebnahme außerhalb der Grenzwerte lagen. Die Zertifizierung schließt diesen blinden Fleck, bevor der erste Ausfall eintreten kann.
Herstellergarantien nur mit Zertifizierungsprotokoll
Systemhersteller knüpfen ihre Komponentengarantien von bis zu 25 Jahren daran, dass eine qualifizierte Fachfirma die Installation messtechnisch dokumentiert hat. Ohne dieses Protokoll erlischt der Garantieanspruch, unabhängig davon, wie sauber die Montage war.
Rechtssicherheit bei Abnahme und Übergabe
Bei der Übergabe eines Neubaus oder Mieterausbaus besteht der Auftraggeber auf einem prüffähigen Abnahmeprotokoll. Fehlt es, ist die Abnahme angreifbar. Die Netzwerk-Zertifizierung liefert den schriftlichen Nachweis, den Generalunternehmer, Vermieter und Facility-Manager verlangen.
Fehlerstellen vor der Inbetriebnahme erkennen
Crimping-Fehler, zu enge Biegeradien oder vertauschte Aderpaare fallen oft erst unter Messbelastung auf. Besser vor dem Go-live als nach dem ersten Ausfall im laufenden Betrieb.
DIN EN 50173 und ISO 11801: die Normen dahinter
Beide Normen beschreiben Mindestanforderungen an strukturierte Verkabelungssysteme in Gebäuden. Sie unterscheiden sich im Geltungsbereich, sind aber technisch eng aufeinander abgestimmt.
| Klasse | Kategorie | Bandbreite | Typische Anwendung |
|---|---|---|---|
| Klasse D | Cat 5e | 100 MHz | 1 Gbit/s, Bestandsnetze |
| Klasse E | Cat 6 | 250 MHz | 1 Gbit/s, kurze 10-Gbit/s-Strecken |
| Klasse EA | Cat 6A | 500 MHz | 10 Gbit/s bis 100 m |
| Klasse F | Cat 7 | 600 MHz | 10 Gbit/s, EMV-belastete Umgebung |
| Klasse FA | Cat 7A | 1000 MHz | Reserve für höchste Anforderungen |
DIN EN 50173: europäische Verkabelungsnorm
DIN EN 50173 definiert die Leistungsklassen für Kupferverkabelung (Klasse D, E, EA, F, FA) und Glasfaserinstallationen in europäischen Gebäuden. Die Norm gilt in Deutschland als verbindlicher Rahmen für strukturierte Verkabelung in Gewerbe und Industrie.
ISO 11801: internationaler Standard
ISO 11801 ist das internationale Pendant zu DIN EN 50173 und in den Anforderungen praktisch deckungsgleich. Projekte mit internationalen Partnern oder Zertifizierungsanforderungen aus anderen Ländern referenzieren häufig ISO 11801. Beide Normen lassen sich mit denselben Messverfahren und Grenzwerten prüfen.
Welche Norm gilt für Ihre Installation?
Für die meisten Unternehmensgebäude in Deutschland ist DIN EN 50173-1 maßgebend. Bei Rechenzentren gilt ergänzend EN 50173-5. Wir klären im Vorgespräch, welche Klasse und welche Norm-Ausgabe auf Ihre Installation passt.
Was bei der Netzwerk-Zertifizierung gemessen wird
Die Messung gliedert sich nach Kabeltyp: Kupferverkabelung und Glasfaserverkabelung werden mit unterschiedlichen Verfahren und Grenzwerten geprüft.
Kupferverkabelung: Einfügedämpfung, NEXT und Rückflussdämpfung
Für Kupferstrecken (Cat 6A, Cat 7, Cat 7A) messen wir neben der Einfügedämpfung auch das Nebensprechen (NEXT, FEXT, PS-NEXT), die Rückflussdämpfung sowie die Leitungslänge. Jede Messgröße hat je nach Kabelkategorie und Frequenzbereich einen normierten Grenzwert.
Glasfaserverkabelung: OTDR-Messung und Einfügedämpfung

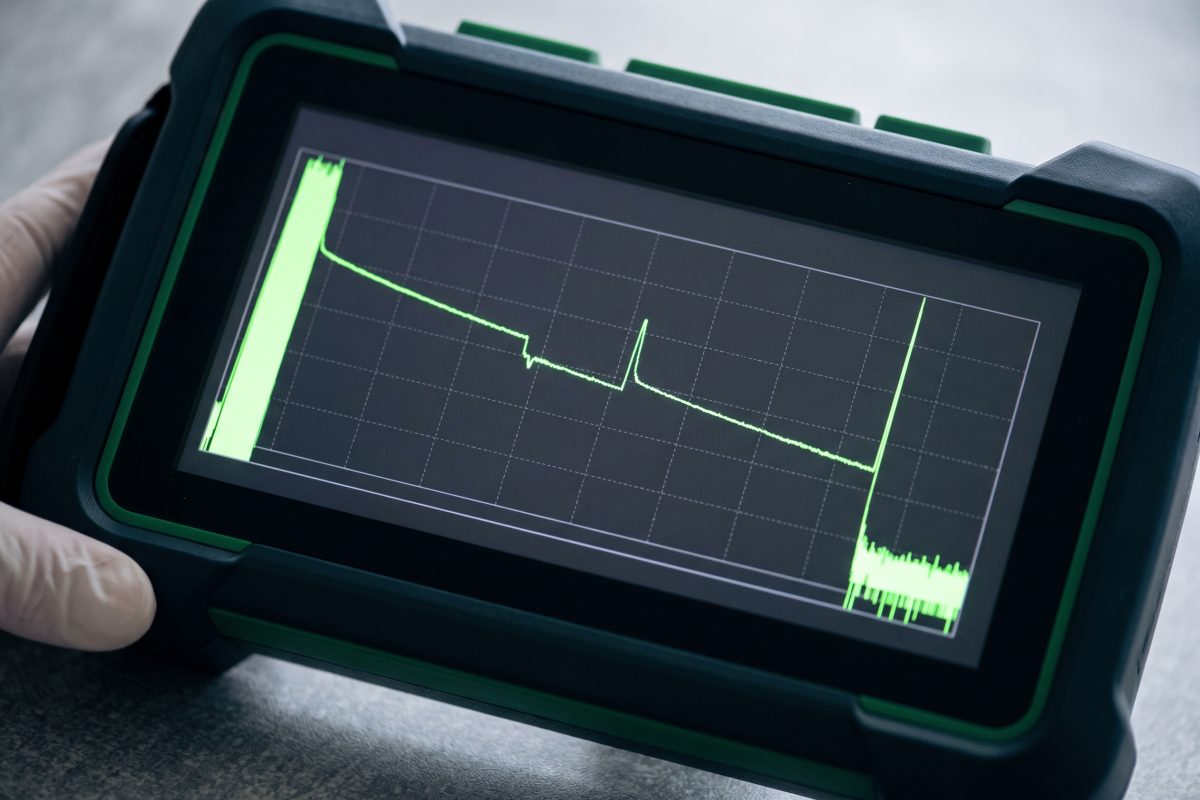

LWL-Strecken werden bidirektional per OTDR geprüft. Das Gerät lokalisiert Reflexionen, Spleißstellen und Dämpfungsereignisse entlang der Faser. Ergänzend prüfen wir die Einfügedämpfung im Zweifaser-Verfahren. Mehr zu diesem Messverfahren finden Sie auf unserer Seite OTDR-Messung.
Kalibrierte Messgeräte und Referenzmessungen
Für eine anerkannte Zertifizierung müssen Messgeräte regelmäßig kalibriert sein. Wir setzen zertifizierte Messkoffer ein und dokumentieren im Protokoll die Gerätebezeichnung, Seriennummer, Kalibrierungsstatus und verwendete Adaptersätze.
Das Abnahmeprotokoll: Inhalt und Format
Das Abnahmeprotokoll ist das Kernergebnis der Netzwerk-Zertifizierung. Es enthält für jeden gemessenen Port einen vollständigen Messpunkt mit Datum, Gerät, Konfiguration und allen relevanten Messwerten. Bestanden oder nicht bestanden ist pro Strecke sofort erkennbar. Strecken, die einen Grenzwert knapp oder deutlich verfehlen, sind im Protokoll eindeutig ausgewiesen, damit gezielt nachgebessert werden kann. Wir liefern das Protokoll digital als PDF und auf Wunsch als gedruckten Übergabeordner.
Ablauf einer Netzwerk-Zertifizierung bei baconnect
Von der Messplanung bis zur Protokollübergabe koordinieren wir den gesamten Prozess.
Messplanung und Absprache vor Ort
Vor dem Messtag besprechen wir Umfang, Norm und gewünschtes Protokollformat. Bei größeren Installationen erstellen wir eine Messpunktliste, die sich am Lageplan orientiert und die spätere Zuordnung im Protokoll erleichtert.
Systematische Messung aller Strecken
Wir messen alle Strecken nach festgelegter Reihenfolge, beschriften im Protokoll jeden Port eindeutig nach Raum und Patchfeld-Position und halten Auffälligkeiten mit Ortsangabe fest. So lässt sich jede Strecke nach der Messung ohne Suche wiederfinden.
Auswertung, Freigabe und Übergabe
Nach der Messung werten wir die Ergebnisse aus, markieren Strecken außerhalb der Grenzwerte und erläutern auf Wunsch die Ursachen. Das vollständige Protokoll übergeben wir zusammen mit einer Zusammenfassung der Ergebnisse, sodass Sie die Abnahme gegenüber dem Auftraggeber sicher belegen können.
Überregional im Einsatz
Unser primäres Einsatzgebiet liegt in Bremen und Niedersachsen. Für unsere Bestandskunden sowie im Rahmen größerer Infrastrukturprojekte sind wir jedoch flexibel im gesamten Bundesgebiet und, bei entsprechenden Großprojekten, auch international reisebereit.
Bei großen Abnahmekampagnen messen und protokollieren wir nach einheitlichem Format über alle Standorte hinweg, auch für die Rechenzentrumsverkabelung.
